消息中心组件

消息中心模块waf-message-parent，是用于定义系统中的消息接口，提供消息服务的模块，消息中心支持自定义扩展，该模块可作为独立的springboot应用，也可内嵌到主应用中。

1、消息中心扩展依赖

  • 独立的springboot应用扩展
<!-- 指定waf-parent为parent，版本号为实际发布的版本-->
<parent>
    <groupId>com.wiseda.waf</groupId>
    <artifactId>waf-parent</artifactId>
    <version>1.0.1.RELEASE</version>
</parent>

<!-- 扩展消息中心依赖，版本号不需要指定，继承parent中的版本-->
<dependency>
    <groupId>com.wiseda.waf</groupId>
    <artifactId>waf-message-server</artifactId>
</dependency>
  • 内嵌到主应用
<!-- 内嵌只需要依赖waf-message-server，版本号不需要指定，继承parent中的版本-->
<dependency>
    <groupId>com.wiseda.waf</groupId>
    <artifactId>waf-message-server</artifactId>
</dependency>

2、消息配置

  • 独立的springboot应用扩展

独立应用部署，一般采用restful api调用，在application yml文件的配置api地址（根据实际情况调整IP、端口）。

# 调用模块配置（如waf-framwork---> waf-proxy,则在waf-framwork的yml文件需要配置waf-message的restful地址)
waf:
  api:
    # 消息中心rest服务地址（本地如不需要发送可将值设置为空）
    message-rest-url: http://localhost:8010/waf-message/waf

// waf-proxy 调用示例
public Boolean sendMsg(MessageSendModel sendModel,String msgType) throws Exception {
    String reqUrl = String.format("%s/uniformMessage/%s/sendMsg",messageUrl,msgType);
    try {
        ResponseEntity<Return> response = restTemplate.exchange(reqUrl, HttpMethod.POST, getHttpEntity(sendModel), Return.class);
        return JsonMapperUtil.jsonToObject(response, Boolean.class);
    } catch (CustomException e) {
        throw new Exception(e.getBody());
    }
}
  • 内嵌到主应用

以maven依赖waf-message-server后直接以service注入的方式调用，这里如果有websocket消息需要配置WebSocketConfig,参考配置

# application yaml配置
waf:
  server:
    # 如有websocket地址，需要添加可匿名访问（不然前端调用不通）
    exclusions: /waf/websocket/messages/**

<!-- maven添加依赖-->
<!--消息中心模块-->
<dependency>
    <groupId>com.wiseda.waf</groupId>
    <artifactId>waf-message-server</artifactId>
</dependency>

3、统一消息发送

基础框架在waf-message-parent提供了可以独立部署或以waf-message-service内嵌的方式接入统一的消息。在实际项目中使用时，只需要继承AbstractUniformMessageSend,实现里面的initReceiveType,sendMsg接口方法即可以Service的方式注入即可使用。

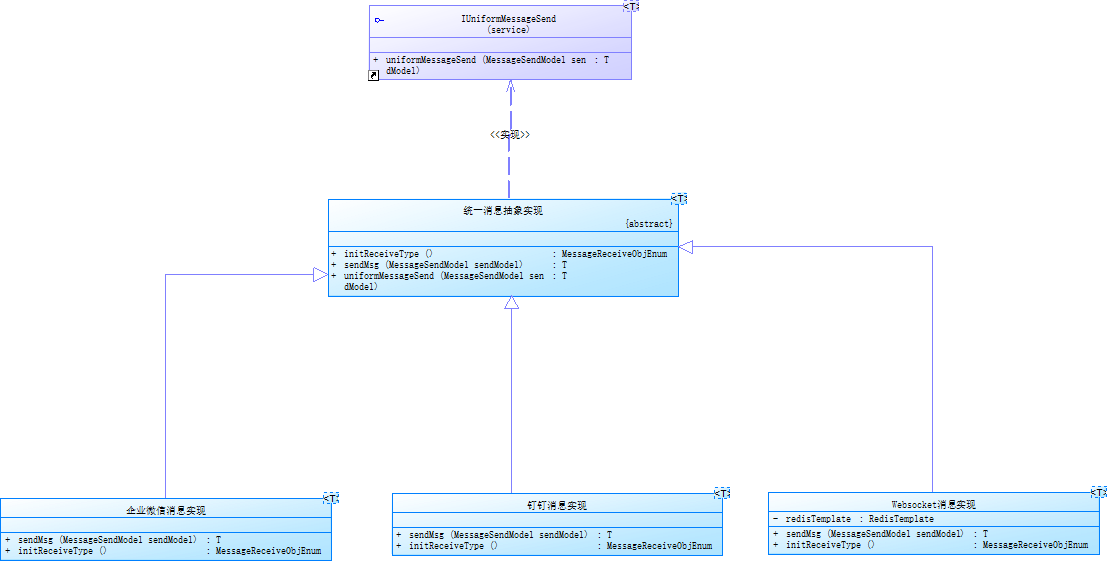

3.1、接口类图结构

1599448553195

3.2、接口实现扩展

@Slf4j
@Service(MessageServiceConsts.DINGTALK_SERVICE)
public class DingtalkMessageSend<T> extends AbstractUniformMessageSend{

    @Override
    public MessageReceiveObjEnum initReceiveType() {
        MessageReceiveObjEnum.THIRD_PARTY.setCode("dingtalk");
        return MessageReceiveObjEnum.THIRD_PARTY;
    }

    @Override
    public T sendMsg(MessageSendModel sendModel) {
        log.info("dingtalk send msg：{}",sendModel.getData());
        return (T)new Boolean(true);
    }
}

  • @Service 可以指定一个service名，不指定使用类名（类名的第一个字母转成小写，其他不变做为service名）

  • initReceiveType 设置接收类型（根据接收类型来查询实际发送的用户属性，如发送短信需要手机号、发送第三消息需要第三方系统映射的账号等）

  • sendMsg 具体执行发送的接口实现（因每种消息类型发送的方式都不同，这里根据实际的发送情况来实现）

  • MessageReceiveObjEnum 枚举属性

编码名称描述
USER用户ID用于系统内部消息
MOBILE手机号用于需要发送短信
EMAIL邮件用于发送邮件
THIRD_PARTY第三方系统需要指定第三系统类型（如微信、钉钉等）

  • MessageSendModel 消息发送模型

    • MessageSendEnum sendType
    编码名称描述
    ALL所有人
    USER指定用户
    ORG组织机构发给某些部门
    GROUP用户组发给某些用户组
    • String[] objIds 与MessageSendEnum 对应，ALL时不需要传值，发送时会去封装
    • boolean convertObjId 是否需要转换objIds ，为true才会根据MessageSendEnum 设置的类型去转换出对应的用户模型
    • List<MessageUserModel> userModelList convertObjId 为true转换出来的用户对象
    • T data 自定义数据结构（发送时所需要的数据）

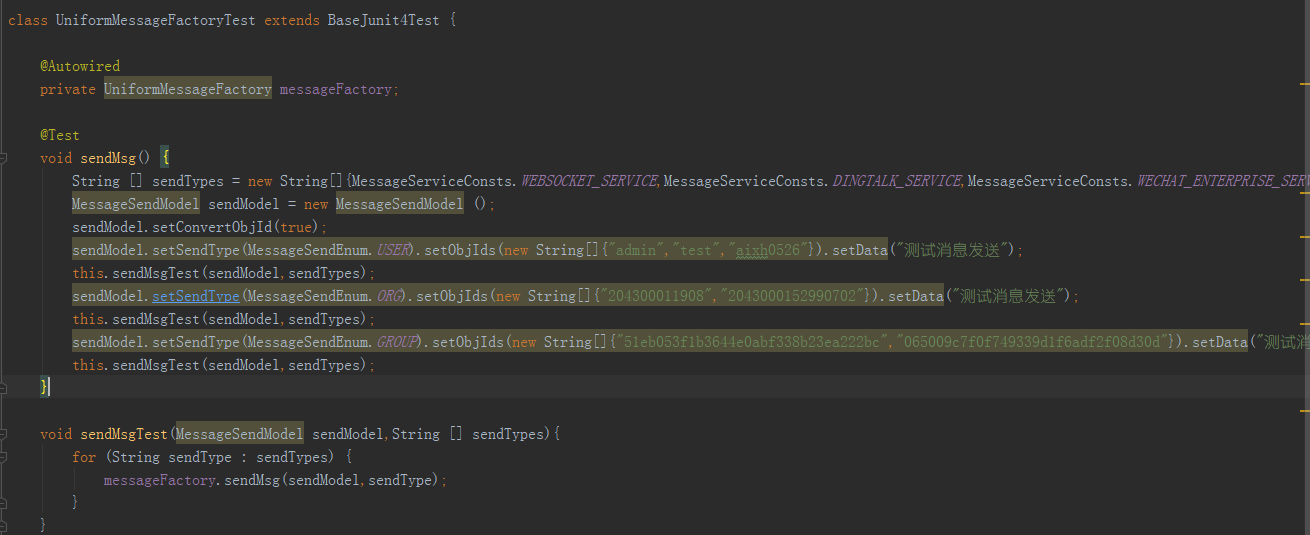

3.3、应用测试示例

参照waf-message-framework中com.wiseda.waf.message.service.UniformMessageFactoryTest

1599460002712

4、websocket消息推送

在发布系统公告或消息时可以通过websocket的方式实时推送消息到用户终端。

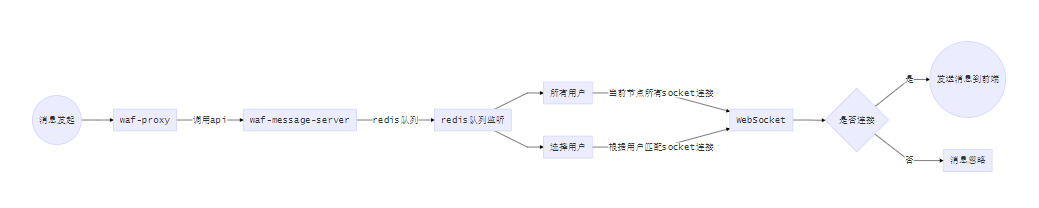

4.1、系统消息websocket流程图

1610262204289

4.2、流程说明

  • waf-message-server：消息中心应用

    • 提供redis队列订阅发布，用于分布式部署时websocket消息推送。
    • 提供系统消息websocket rest api服务

  • waf-proxy：服务代理应用

    • websocket rest api服务封装，用于其他模块调用。

  • waf-system：系统管理应用

    • 在系统通知公告或消息 发布 、撤销、删除时调用waf-porxy中系统消息websocket api服务将消息推送到客户端。

4.3、后端消息推送示例

// waf-proxy 服务方法
com.wiseda.waf.proxy.service.message.SysMessageProxyService#sendMsg
public Map sendMsg(WebSocketSysMsg sysMsg) throws Exception {
}

// waf-system 调用示例：推送websocket消息
try {
    SysMessage message = this.getById(id);
    MessageSendModel sendModel = new MessageSendModel();
    sendModel.setSendType(MessageSendEnum.ALL.name().equals(message.getReceiveType())?MessageSendEnum.ALL:MessageSendEnum.USER);
    if(MessageSendEnum.USER==sendModel.getSendType()){
        sendModel.setObjIds(message.getReceiveCodes().split(","));
    }
    sendModel.setData(id);
    TokenHolder.setToken(token);
    // restful 调用 （独立部署调用方式）
    messageProxyService.sendMsg(sendModel,MessageServiceConsts.WEBSOCKET_SERVICE);
    // 内嵌waf-message-server调用
    // messageFactory.sendMsg(sendModel,MessageServiceConsts.WEBSOCKET_SERVICE);
} catch (Exception e) {
    log.warn("系统消息websocket推送失败:{}",e.getMessage());
}

4.4、前端基本使用

// 在前端只要定义一个方法，在页面监听 onmessage ，接收的消息进行处理

initWebSocket: function() {
    const token = Vue.ls.get(ACCESS_TOKEN)
    const wsuri = `${process.env.VUE_APP_MESSAGE_API}/websocket/messages/${token}`// ws地址
    this.ws = new WebSocket(wsuri)
    this.ws.onopen = () => {
        console.log('WebSocket连接成功')
    }
    this.ws.onerror = event => {
        console.log('WebSocket连接发生错误', event)
    }
    this.ws.onmessage = event => {
        console.log(event)
        var da = JSON.parse(event.data)
        console.log(da)
        this.msg_data.unshift(da)
    }
    this.ws.onclose = event => {
        console.log('WebSocket连接关闭', event)
    }
    // 组件销毁时调用，中断websocket链接
    this.over = () => {
        this.ws.close()
    }
},
// 也可以通过WebSocket对象来调用send发送消息，发送的消息在后端@OnMessage 注解的方法来接收
sendMsg: function() {
    this.ws.send('{"code":200,"message":"发送消息!","data":"' + this.inpuVal + '"}')
}

5、项目实际应用

在基础框架中提供了waf-message-parent组件，做了一个统一消息的接口定义，实现了一个简单的消息推送服务（基于redis的队列监听实现分页式的消息实时推送），对于项目中的实际需求场景，是采用独立部署，还是内嵌到主应用来进行扩展，对于发送消息可以采用统一消息发送的接口，实现具体的发送消息，保持接口调用的一致性，方便扩展维护。

上次更新:
编辑者: 李贤伟
