调度任务组件

调度任务模块waf-job，是用于定义系统中的分布式任务接口，提供任务管理服务的模块，调度任务支持自定义扩展，该模块为独立的springboot应用，扩展时也需要新启一个应用来实现。

1、调度任务扩展依赖

<!-- 指定waf-parent为parent，版本号为实际发布的版本-->
<parent>
    <groupId>com.wiseda.waf</groupId>
    <artifactId>waf-parent</artifactId>
    <version>1.0-SNAPSHOT</version>
</parent>

<!-- 扩展调度任务依赖，版本号不需要指定，继承parent中的版本-->
<dependency>
    <groupId>com.wiseda.waf</groupId>
    <artifactId>waf-job</artifactId>
</dependency>

2、application yml配置

yml文件的配置参照waf-job中的配置进行调整，这里不再进行详细说明，主要是对数据源，redis的配置。

# 调用模块配置（如waf-framwork---> waf-job,则在waf-framwork的yml文件需要配置waf-job的restful地址)
waf:
  api:
    # 调度任务rest服务地址（本地如不需要发送可将值设置为空）
    message-rest-url: http://localhost:8011/waf-job
    #执行器ID（根据xxx-job-admin中的配置生成的ID修改）
    jobGroupId: 2

3、调度任务服务列表

waf-job提供的任务调度API是基于xxx-job-admin的JobInfoController进行的二次封装，封装的接口为是简化调度任务的使用方式。

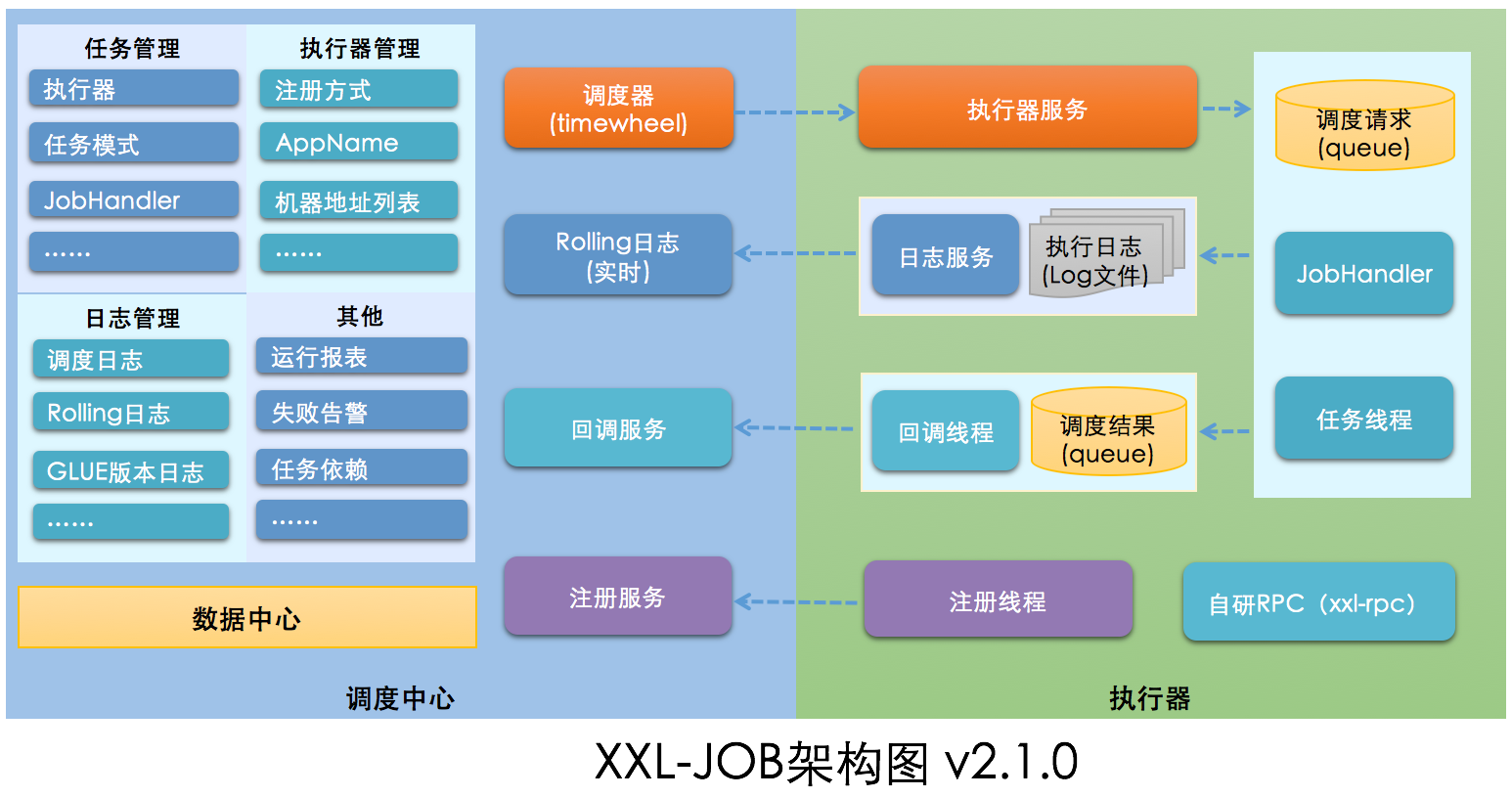

xxl-job 架构图

1596015328588

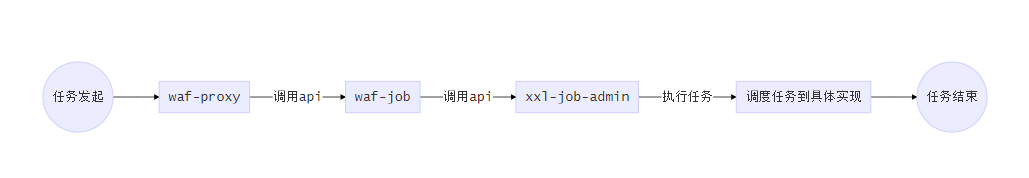

分布式调度任务流程图

1610264741226

3.1、基于waf-proxy调用

waf-proxy对waf-job提供的服务进行的再次封装，只需要配置API服务的地址就能进行直接调用，再次做了简化

<!-- 指定waf-parent为parent，版本号为实际发布的版本-->
<parent>
    <groupId>com.wiseda.waf</groupId>
    <artifactId>waf-parent</artifactId>
    <version>1.0.1.RELEASE</version>
</parent>

<!-- 调度任务依赖，版本号不需要指定，继承parent中的版本-->
<dependency>
    <groupId>com.wiseda.waf</groupId>
    <artifactId>waf-job</artifactId>
</dependency>

# 调用模块配置（如waf-framwork---> waf-proxy,则在waf-framwork的yml文件需要配置waf-job的restful地址)
waf:
  api:
    #任务调度API服务
    job-rest-url: http://localhost:8011/waf-job
    #执行器ID（根据xxx-job-admin中的配置生成的ID修改）
    jobGroupId: 2

通过JobInfoClientService实例来调用提供的服务(代码片断如下：)

@Autowired
private JobInfoProxyService jobInfoProxyService;

    @Test
    public void saveJobInfo() throws Exception {
        JobInfo jobInfo = new JobInfo();
        jobInfo.setJobGroup(Integer.parseInt(SpringContextUtils.getPropertis("waf.server.jobGroupId")));
        jobInfo.setJobDesc("测试调度任务-新增");
        jobInfo.setJobCron("0 0/2 * * * ?");
        jobInfo.setExecutorRouteStrategy("FIRST");
        // @XxlJob("metwafHandler")  执行的bean名称
        jobInfo.setExecutorHandler("wafJobHandler");
        jobInfo.setExecutorBlockStrategy("SERIAL_EXECUTION");
        jobInfo.setGlueType("BEAN");
        jobInfo.setAuthor("admin");
        jobInfo.setExecutorParam("{\"userId\":\"test\"}");
        // 调度状态：0-停止，1-运行
        jobInfo.setTriggerStatus(1);
        // 任务超时时间 （秒）
        jobInfo.setExecutorTimeout(100);
        jobInfo.setAlarmEmail("lawmancs@qq.com");
        // 子任务（没有可不设置）
        jobInfo.setChildJobId("6");
        // 失败重试次数
        jobInfo.setExecutorFailRetryCount(2);
        Map retMap = jobInfoProxyService.saveJobInfo(jobInfo);
        LOGGER.info("retMap:{}",retMap);
    }

注意

在waf-parent:2.0之后版本已经移除了waf-proxy,相关的功能整合到waf-common模块中

3.2、基于Restful服务调用

3.2.1、获取调度任务列表

请求方式：GET
接口地址：/v1/jobInfo/pageList

参数	参数名称	数据类型	是否必填	描述
start	开始页	Integer	是	第一页从0开始
length	每页记录数	Integer	是
jobGroup	执行器ID	Integer	是	创建时获取
triggerStatus	状态	Integer	是	-1所有;0停止;1启动
jobDesc	任务名称	String
executorHandler	执行bean名称	String		执行业务逻辑的bean
author	负责人	String

应答格式：JSON

{
  "code": 200,
  "message": "调用成功!",
  "data":{
    "recordsFiltered": 8,
    "data":[
      {
        "id": 11,
        "jobGroup": 2,
        "jobCron": "0 0/2 * * * ?",
        "jobDesc": "测试调度任务-新增",
        "addTime": 1580697139000,
        "updateTime": 1580699478000,
        "author": "admin",
        "alarmEmail": "lawmancs@qq.com",
        "executorRouteStrategy": "FIRST",
        "executorHandler": "wafJobHandler",
        "executorParam": "{\"userId\":\"test\"}",
        "executorBlockStrategy": "SERIAL_EXECUTION",
        "executorTimeout": 100,
        "executorFailRetryCount": 2,
        "glueType": "BEAN",
        "glueSource": null,
        "glueRemark": null,
        "glueUpdatetime": 1580697139000,
        "childJobId": "6",
        "triggerStatus": 0,
        "triggerLastTime": 0,
        "triggerNextTime": 0
      },
      {"id": 10, "jobGroup": 2, "jobCron": "0 0/2 * * * ?", "jobDesc": "测试调度任务-新增"},
      {"id": 9, "jobGroup": 2, "jobCron": "0 0/2 * * * ?", "jobDesc": "测试任务新增ccc"}
    ],
    "recordsTotal": 8
  }
}

data中的主要属性说明

参数	参数名称	数据类型	描述
id	任务ID	Integer
jobGroup	执行器ID	Integer	执行器配置的ID
jobCron	cron表达式	String
jobDesc	任务标题	String
author	责任人	String
alarmEmail	报警邮件	String
executorRouteStrategy	路由策略	String	包括：第一个、最后一个、轮询等
executorHandler	JobHandler	String
executorParam	任务参数	String
executorBlockStrategy	阻塞处理策略	String	单机串行（默认）、丢弃后续调度等
executorFailRetryCount	失败重试次数	String
glueType	运行模式	String
childJobId	子任务ID	Integer
triggerStatus	任务状态	Integer	0-停止；1-启动
recordsTotal	总记录数	Integer	查询总记录数

3.2.2、获取任务详情

请求方式：GET
接口地址：/v1/jobInfo/{jobId}

参数	参数名称	数据类型	是否必填	描述
jobId	任务ID	String	是

应答格式：JSON

{
  "code": 200,
  "message": "调用成功!",
  "data":{
    "id": 4,
    "jobGroup": 2,
    "jobCron": "0 0/2 * * * ?",
    "jobDesc": "测试任务新增2",
    "addTime": "2020-02-01 10:38:02",
    "updateTime": "2020-02-01 17:32:02",
    "author": "admin",
    "alarmEmail": null,
    "executorRouteStrategy": "FIRST",
    "executorHandler": "wafJobHandler",
    "executorParam": null,
    "executorBlockStrategy": "SERIAL_EXECUTION",
    "executorTimeout": 0,
    "executorFailRetryCount": 0,
    "glueType": "BEAN",
    "glueSource": null,
    "glueRemark": null,
    "glueUpdatetime": "2020-02-01 10:38:02",
    "childJobId": null,
    "triggerStatus": 0,
    "triggerLastTime": 0,
    "triggerNextTime": 0
  }
}

data中的主要属性说明

参数	参数名称	数据类型	描述
id	任务ID	Integer
jobGroup	执行器ID	Integer	执行器配置的ID
jobCron	cron表达式	String
jobDesc	任务标题	String
author	责任人	String
alarmEmail	报警邮件	String
executorRouteStrategy	路由策略	String	包括：第一个、最后一个、轮询等
executorHandler	JobHandler	String
executorParam	任务参数	String
executorBlockStrategy	阻塞处理策略	String	单机串行（默认）、丢弃后续调度等
executorFailRetryCount	失败重试次数
glueType	运行模式	String
childJobId	子任务ID	Integer
triggerStatus	任务状态	Integer	0-停止；1-启动
recordsTotal	总记录数	Integer	查询总记录数

3.2.3、调度任务-新增

请求方式：POST
接口地址：/v1/jobInfo

参数	参数名称	数据类型	是否必填	描述
com.wiseda.waf.common.model.job.JobInfo	任务对象	String	是	对象属性与2.2中一致

请求格式：JSON

{
  "jobGroup": 2,
  "jobCron": "0 0/2 * * * ?",
  "jobDesc": "测试任务新增",
  "author": "admin",
  "executorRouteStrategy": "FIRST",
  "executorHandler": "wafJobHandler",
  "executorBlockStrategy": "SERIAL_EXECUTION",
  "glueType": "BEAN"
}

请求参数说明

参数	参数名称	数据类型	是否必填	描述
jobGroup	执行器ID	Integer	是	执行器配置的ID
jobCron	cron表达式	String	是
jobDesc	任务标题	String	是
author	责任人	String	是
alarmEmail	报警邮件	String	否
executorRouteStrategy	路由策略	String	是	包括：第一个、最后一个、轮询等
executorHandler	JobHandler	String	是
executorParam	任务参数	String	否
executorBlockStrategy	阻塞处理策略	String	是	单机串行（默认）、丢弃后续调度等
executorFailRetryCount	失败重试次数		否
glueType	运行模式	String	是
childJobId	子任务ID	Integer	否
triggerStatus	任务状态	Integer	否	0-停止；1-启动

应答格式：JSON

{
  "code": 200,
  "message": "调用成功!",
  "data":{
    "jobId": "15"
  }
}

data参数说明

参数	参数名称	数据类型	描述
jobId	任务ID	Integer	新增返回的任务ID，如需后续修改，启停需保存该ID

3.2.4、调度任务-修改

请求方式：PUT
接口地址：/v1/jobInfo

参数	参数名称	数据类型	是否必填	描述
com.wiseda.waf.common.model.job.JobInfo	任务对象	String	是	对象属性与2.2中一致

请求格式：JSON

{
  "id": 15,
  "jobGroup": 2,
  "jobCron": "0 0/2 * * * ?",
  "jobDesc": "测试任务新增-修改",
  "author": "admin",
  "executorRouteStrategy": "FIRST",
  "executorHandler": "wafJobHandler",
  "executorBlockStrategy": "SERIAL_EXECUTION",
  "glueType": "BEAN"
}

请求参数说明

参数	参数名称	数据类型	是否必填	描述
id	任务ID	Integer	是	任务ID
jobGroup	执行器ID	Integer	是	执行器配置的ID
jobCron	cron表达式	String	是
jobDesc	任务标题	String	是
author	责任人	String	是
alarmEmail	报警邮件	String	否
executorRouteStrategy	路由策略	String	是	包括：第一个、最后一个、轮询等
executorHandler	JobHandler	String	是
executorParam	任务参数	String	否
executorBlockStrategy	阻塞处理策略	String	是	单机串行（默认）、丢弃后续调度等
executorFailRetryCount	失败重试次数		否
glueType	运行模式	String	是
childJobId	子任务ID	Integer	否
triggerStatus	任务状态	Integer	否	0-停止；1-启动

应答格式：JSON

{
  "code": 200,
  "message": "调用成功!",
  "data": null
}

3.2.5、调度任务-启动

请求方式：PATCH
接口地址：/v1/jobInfo/{jobId}/start

参数	参数名称	数据类型	是否必填	描述
jobId	任务ID	String	是

应答格式：JSON

{
  "code": 200,
  "message": "调用成功!",
  "data": null
}

3.2.6、调度任务-暂停

请求方式：PATCH
接口地址：/v1/jobInfo/{jobId}/pause

参数	参数名称	数据类型	是否必填	描述
jobId	任务ID	String	是

应答格式：JSON

{
  "code": 200,
  "message": "调用成功!",
  "data": null
}

3.2.7、调度任务-删除

请求方式：DELETE
接口地址：/v1/jobInfo/{jobId}

参数	参数名称	数据类型	是否必填	描述
jobId	任务ID	String	是

应答格式：JSON

{
  "code": 200,
  "message": "调用成功!",
  "data": null
}

3.2.8、调度任务-触发一次调度任务

请求方式：PATCH
接口地址：/v1/jobInfo/{jobId}/trigger

参数	参数名称	数据类型	是否必填	描述
jobId	任务ID	String	是
executorParam	执行参数	String	否	自定义格式，一般采用JSON

应答格式：JSON

{
  "code": 200,
  "message": "调用成功!",
  "data": null
}

3.2.9、调度任务-下次执行时间

请求方式：GET
接口地址：/v1/jobInfo/{jobId}/nextTriggerTime

参数	参数名称	数据类型	是否必填	描述
jobId	任务ID	String	是

应答格式：JSON

{
  "code": 200,
  "message": "调用成功!",
  "data":[
    "2020-02-03 18:10:00",
    "2020-02-03 18:12:00",
    "2020-02-03 18:14:00",
    "2020-02-03 18:16:00",
    "2020-02-03 18:18:00"
  ]
}

data中为一组5条后续的任务执行时间

参考资料

https://www.xuxueli.com/xxl-job/

4、项目实际应用

在基础框架中提供了waf-job模块，在waf-porxy中定义的job的restful 接口地址，对于项目中的实际需求场景，建议将waf-job fork到自己的项目中，自行完善实际的业务需求，保持着controll中提供出去的api地址一致，就可以让直接使用waf-proxy定义的job服务，也可以自定去定义。

5、xxl-job 安装应用

xxl-job部署可参照上面链接选择一种来部署。
